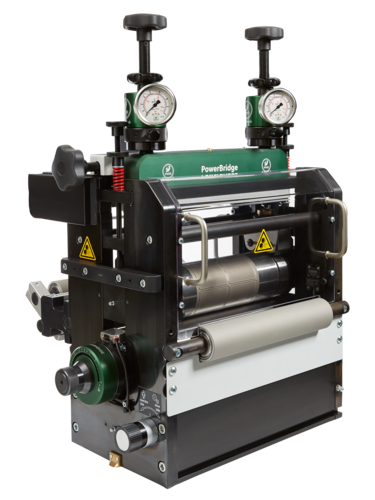

Ріжучі агрегати
Spilker пропонує високонадійні та надзвичайно точні ріжучі ротаційні агрегати, які підходять для широкого спектру застосувань і можуть бути повністю інтегровані у відповідний виробничий процес.
У різних галузях ріжучі агрегати Spilker використовуються як доповнення до ротаційних машин. Спеціальні рішення, що відхиляються від стандарту, плануються та реалізуються у власному відділі будівництва та розвитку. Адаптація конструкції приводу та інтеграція програмного забезпечення в існуюче обладнання є частиною повсякденної роботи Spilker.
Додаткові розширення:
- Конструкція з алюмінію, сталі або нержавіючої сталі.
- Обладнаний Spilker PowerCheck.
- Обладнаний Spilker PowerBridge.
- Ручне виконання, оснащене столом подачі та відображення.

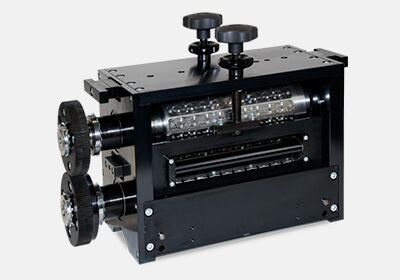

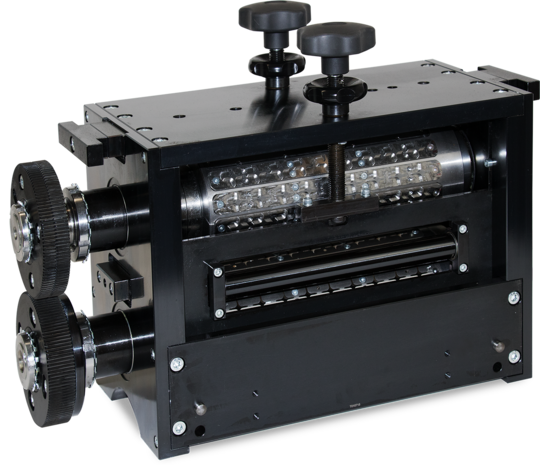

Ріжучі блоки "тато/мама"
Long Runner – створений для максимальної продуктивності різання.
Ріжучий блок Spilker «тато-мама» є надзвичайно стійкою конструкцією зі сталевої рами з фіксованою парою інструментів, які можна індивідуально інтегрувати в друкарську або конвертуючу машину.
Знімні штампи, встановлені у верхньому циліндрі, прорізають полотно. Відходи виводяться через втулки, які розташовані в нижньому циліндрі, а потім централізовано відсмоктуються.
Завдяки 100% безлюфтовим шестірням та спеціальному кріпленню інструменти повністю синхронізовані. Якість наших послуг вища за середню завдяки поєднанню точно вирівняних штампів і втулок.
Переваги:
- Дотримання дуже жорстких допусків у процесі різання.
- Компактна конструкція.
- Хороші можливості ремонту завдяки деталям, що індивідуально замінюються.

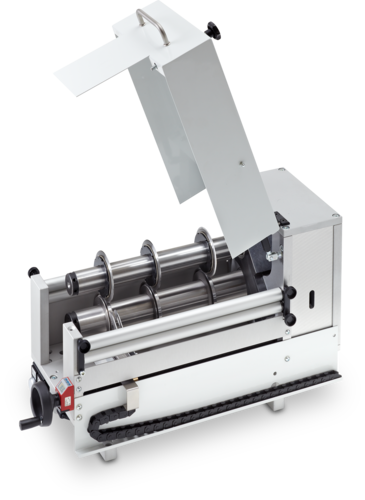

Ножниці
ScissorCut, розроблений Spilker, можна легко інтегрувати до існуючих машин. Швидкість гусениці передається від наявного блоку управління машиною, або через фрикційне колесо на приводний двигун.
При натисканні кнопки верхній та нижній ніж розсуваються пневматично. Таким чином, ножі знаходяться у вільному доступі та можуть бути відновлені або додані. Кришку можна широко відкинути назад, що звільняє багато вільного місця для проведення монтажних робіт.
Нижні ножі точно позиціонуються та фіксуються за допомогою маховика. Положення ножа та, відповідно, необхідна ширина полотна зручно відображаються у цифровому вигляді.
- Ніж Ø 100 мм.
- Найменша відстань 14 мм.
- Ширина полотна макс. 800 мм.
- Опціонально із власним приводом.
Переваги:
- Легке позиціонування ножа.
- Компактний монтажний блок з ручним поперечним регулюванням всього вузла.
- Цифровий індикатор положення.
МікроГеп
Регульований опорний циліндр Spilker.
Подальший розвиток Variabase забезпечує ще більшу гнучкість та точність, а також забезпечує максимально точне регулювання зазору.
Завдяки компактній конструкції установка на станцію різання така ж проста, як і звичайний циліндр з ковадлом. Жодного регулювання на станції різання не потрібно.
Зазор можна легко змінити шляхом точного регулювання кроком 0,5 мікрона. Регулювання здійснюється одним рухом абсолютно синхронно з боку машини та з боку оператора, тому паралельність завжди гарантована. Стандартний діапазон регулювання становить ± 0,03 мм, але на запит також доступні індивідуальні діапазони регулювання.
Переваги:
- Точне регулювання зазору для адаптації враження від різання на опорному матеріалі.
- Компенсація різної товщини опорного матеріалу.
- Збільшений термін служби ваших ріжучих інструментів.
- Проста заміна на існуючий опорний циліндр.
- Практично не потребує технічного обслуговування – мастило не потрібне.
- Можливе різання зі зворотного боку.

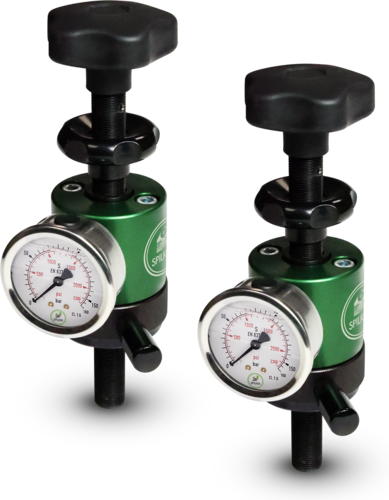

PowerCheck
Манометри Spilker PowerCheck - корисне доповнення, без якого не обійтися вашому ріжучому апарату.
Нерегульований тиск різання – надто низький або надто високий – є основною причиною сильного зношування інструменту та поганих результатів різання.
За допомогою Spilker PowerCheck можна точно виміряти та відрегулювати тиск різання. Чутливі датчики сили передають тиск на аналогові індикатори окремо для кожної сторони. Отже, значення з найкращими результатами можуть бути відтворені для повторних замовлень.
Компактна та міцна конструкція з двостороннім індикатором тиску різання не тільки дуже точна, але й надзвичайно економить місце. Завдяки унікальному різьбовому з'єднанню натискний шпиндель можна швидко відрегулювати одним рухом руки.
Переваги:
- Точне калібрування за допомогою шпинделів з дрібним різьбленням.
- Мінімізація зносу інструменту.
- Захист компонентів приводу.
- Проста установка, навіть при швидкому регулюванні шпинделя.
PowerBridge
Заданий тиск різання одним натисканням кнопки.
За допомогою PowerBridge тиск різання можна вмикати та вимикати пневматично і він абсолютно відтворюється одним натисканням кнопки.
Завдяки компактній і в той же час дуже міцній конструкції PowerBridge працює без чутливих механічних компонентів важеля і може використовуватися на всіх ріжучих станціях, поширених в цій галузі.
Контактний тиск встановлюється, як завжди, за допомогою натискних шпинделів та зчитується за допомогою Spilker PowerCheck або стандартного дисплея.
Переваги:
- Пневматично відтворюваний тиск різання.
- Мінімізація зносу інструменту.
- Точне калібрування за допомогою шпинделів з дрібним різьбленням.
- Захист компонентів приводу.
- Проста установка, навіть при швидкому регулюванні шпинделя.

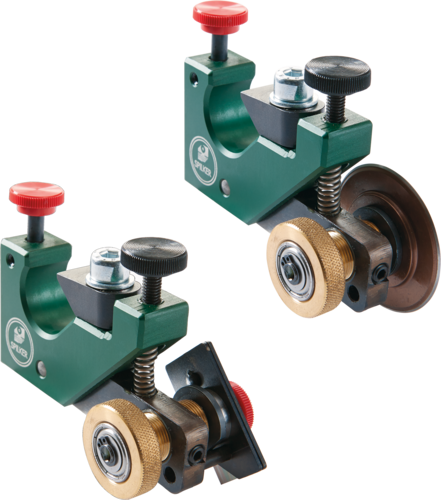

ПрофіКaт
Універсальний інструмент для поздовжнього різання.
У легко монтується тримачі можна розмістити як ножі, що обертаються, так і леза для гоління. Поздовжні розрізи або поздовжня перфорація можуть бути виконані простим та високопрофесійним способом. Контактний тиск і, відповідно, глибина проникнення регулюються гвинтом із накаткою на підпружиненому поворотному важелі.
Точний латунний шпиндель з дрібним різьбленням дозволяє точно відрегулювати положення ножа в поперечному напрямку на необхідну ширину полотна. За запитом ми також можемо поставити комплектний блок поздовжнього різання з противалками та відхиляючими роликами, що відповідає вашій машині.
Переваги:
- Проста установка.
- Універсальний.
- Недороге веб-різання.
- Опціонально з дробильним ножем або лезом для гоління.
ЛейблШифтер/Плюс
Легко та зручно переміщуйте етикетки та видаляйте матрицю відходів за один робочий етап.
LabelShifter/Plus можна легко інтегрувати у існуючий процес виробництва. Електричні підключення та регулювання органів керування машиною не потрібні.
LabelShifter/Plus переміщує етикетки у вбудованому процесі з вихідного положення в нове на підкладці. Ступінь усунення вільно регулюється. Звичайно, відстань від етикетки до етикетки та швидкість виробництва залишаються незмінними. Проблеми з дозуванням, спричинені порізом лайнера або розтіканням клею, більше не є проблемою.
LabelShifter легко справляється навіть із найскладнішими формами.
LabelShifter Plus також є ефективним засобом швидкого зняття відбитків складної форми. Навіть контури, що обертаються у протилежних напрямках, та чутливий матеріал більше не є проблемою виробничого процесу за допомогою LabelShifter Plus. Його також можна легко інтегрувати у існуючі виробничі процеси, що робить їх ефективнішими.
Переваги:
- Проста інтеграція у існуючий виробничий процес.
- Зміщення етикетки регулюється за допомогою маховика.
- Не потрібне електричне підключення.
- Немає обмежень швидкості виробництва.
- Додаткові ролики, що відхиляють, можуть бути встановлені в різних положеннях.
- LabelShifter Plus: швидке та надійне видалення залишків матриці. За допомогою різних роликів для видалення сітки або лез, що відривають, можна видаляти залишки матриці з найвибагливіших матеріалів.

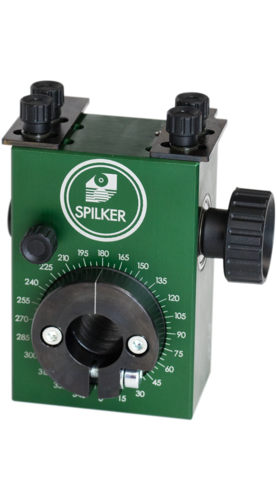

СОНІК-Контроль
Зручний регулювальний пристрій для простого та точного налаштування положення обдування.
Пристрій регулювання SONIC-Control для точного налаштування положення обдування, особливо для різальних інструментів SONIC із системою керування подачею повітря.
Додатковий гвинт регулювання показує оптимальний кут на шкалі і дозволяє оператору встановити кут в те ж положення, що і раніше. SONIC-Control можна застосовувати до будь-якого інструменту SONIC.
Переваги:
- Зручне налаштування положення обдування інструментів SONIC.
- Кут зображений на шкалі і його можна точно прочитати. Отже, значення можна відтворити для повторних замовлень.
- Для корпусів підшипників діаметром від 30 мм до 80 мм можливе виготовлення на індивідуальне замовлення.

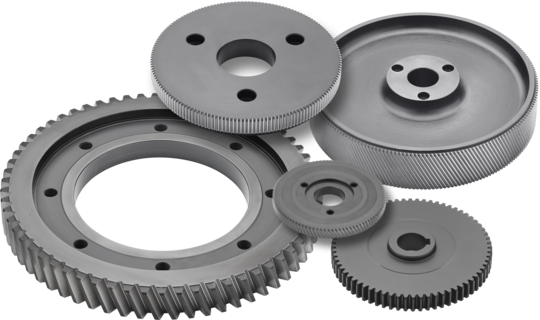

Шестерні
Spilker пропонує найвищий рівень якості та безперервності своєї програми передач власного виробництва. Це означає, що шестерні, зубчасті пари та рейки можуть бути виготовлені індивідуально та точно відповідно до вимог усіх типів машин та застосувань.
Величезна різноманітність матеріалів та широкий вибір можливостей обробки, що виробляються власними силами, гарантують безперебійну та швидку обробку замовлення будь-якого типу зубчастої передачі у різних класах допусків.
Переваги:
- Величезна кількість пропонованих модулів.
- Косозуба та пряма передача.
- Можливість різної якості: фрезерований, фрезерований та загартований, шліфований, загартований та шліфований.
- Можна обробляти всі звичайні матеріали інструментів (наприклад, сталь, алюміній, пластик тощо).
- Швидка доставка за рахунок виробництва.
